Station Tycho/Coupe d'un anneau
Aller à la navigation
Aller à la recherche
Sous-page de Station Tycho — schémas de référence.

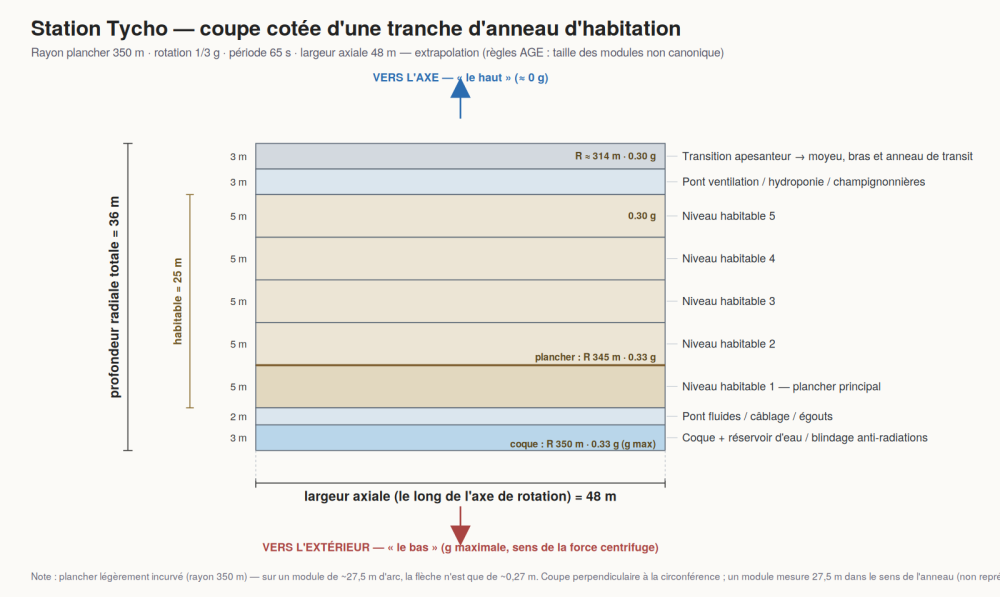

Coupe radiale d'une tranche d'anneau d'habitation de la station Tycho : l'empilement des ponts, du moyeu (~0 g) vers l'extérieur (gravité maximale). Cotes E (le canon ne fixe ni le rayon des anneaux ni le nombre de niveaux).
Comment lire le schéma
- Le « haut » = vers l'axe de rotation, où la gravité tend vers 0 g.
- Le « bas » = vers l'extérieur, dans le sens de la force centrifuge, où la gravité est maximale.
- La gravité varie donc de façon continue à travers l'épaisseur : ~0,30 g côté axe, ~0,33 g au plancher et à la coque.
- Profondeur radiale totale 36 m · largeur axiale 48 m · plancher principal au rayon R 345 m.
Empilement des ponts
De l'axe (haut) vers l'extérieur (bas) :
| Pont | Épaisseur | Gravité | Rôle |
|---|---|---|---|
| Transition apesanteur | 3 m | ~0 g | raccord vers le moyeu, les bras et l'anneau de transit |
| Ventilation / hydroponie / champignonnières | 3 m | 0,30 g | technique + agriculture |
| Niveaux habitables 5 → 1 | 5 × 5 m = 25 m | 0,30 → 0,33 g | logement (le niveau 1 est le plancher principal) |
| Fluides / câblage / égouts | 2 m | — | technique |
| Coque + réservoir d'eau / blindage | 3 m | 0,33 g (max) | structure et protection anti-radiations |
Total : 36 m de profondeur radiale, dont 25 m habitables.
Note d'échelle
Le plancher est très légèrement incurvé (rayon 350 m) : sur un module de ~27,5 m d'arc, la flèche n'est que de ~0,27 m — imperceptible à l'œil. La coupe est perpendiculaire à la circonférence ; un module mesure 27,5 m dans le sens de l'anneau (non représenté ici).
